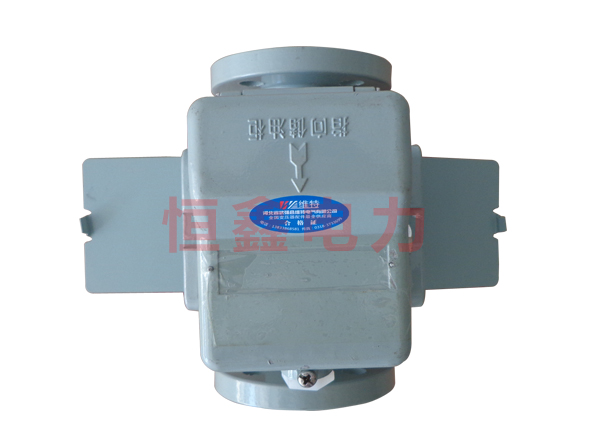

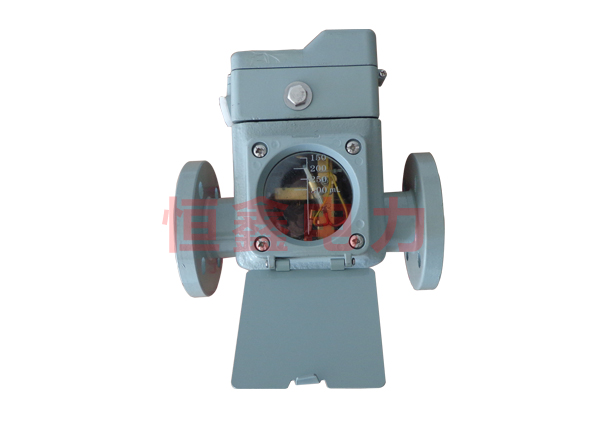

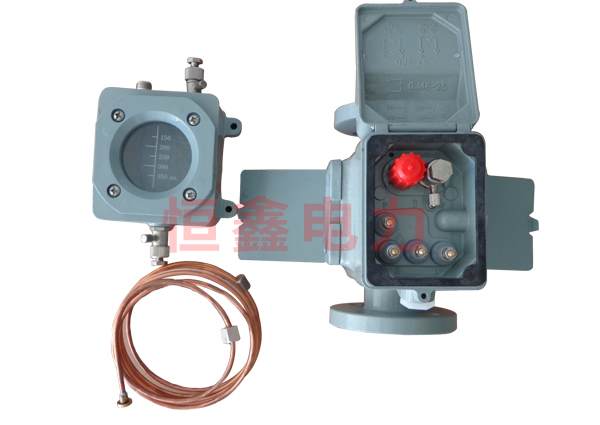

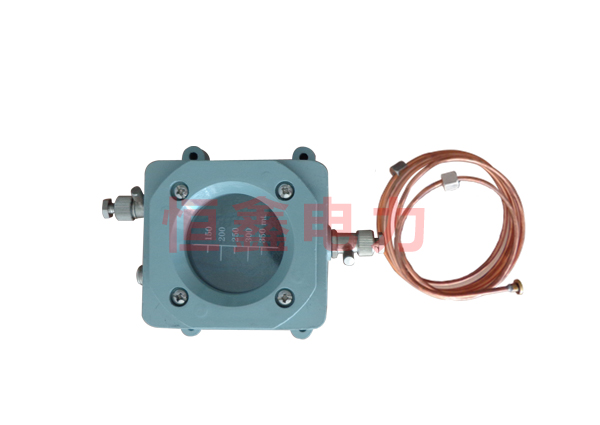

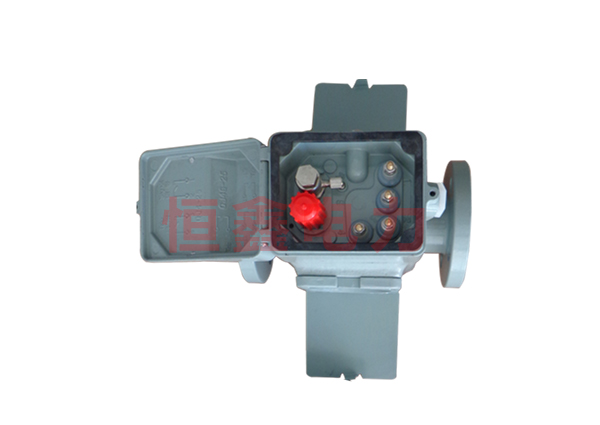

恒鑫專利氣體繼電器又稱瓦斯繼電器，是利用變壓器內故障時產生的熱油流和熱氣流推動繼電器動作的元件，是變壓器的保護元件；瓦斯繼電器裝在變壓器的油枕和油箱之間的管道內；如果充油的變壓器內部發生放電故障，放電電弧使變壓器油發生分解，產生甲烷、乙炔、氫氣、一氧化碳、二氧化碳、乙烯、乙烷等多種特征氣體，故障越嚴重，氣體的量越大，這些氣體產生后從變壓器內部上升到上部的油枕的過程中，流經瓦斯繼電器；若氣體量較少，則氣體在瓦斯繼電器內聚積，使浮子下降，使繼電器的常開接點閉合，作用于輕瓦斯保護發出警告信號；若氣體量很大，油氣通過瓦斯繼電器快速?zèng)_出，推動瓦斯繼電器內擋扳動作，使另一組常開接點閉合，重瓦斯則直接啟動繼電保護跳閘，斷開斷路器，切除故障變壓器。
當然，剛投入的變壓器通電后，油受熱使油中溶解的氣體上升，及其他一些因發熱產生的氣體也可以使瓦斯繼電器誤動作。
常見型號：QJ2-40型 用于全密封變壓器。
QJ1-50型
QJ4-50型
QJ1-80型
QJ4-80型
